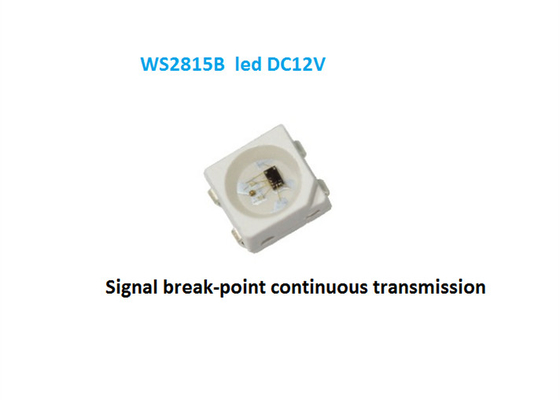

DC12V WS2815B SMD5050 RGB LED ピクセルチップ 内蔵IC ブレイクポイント アドレス可能な光源

DC12V WS2815B 内蔵IC断点 アドレス可能な光源 SMD5050 RGB LED ピクセルチップ

WS2815B インテリジェント制御 LED統合光源の特徴と利点

1制御回路とRGBチップは5050のコンポーネントに統合され,外部制御ピクセルを形成します.

212Vの電源電圧は,ピクセル全体の作業電流を効果的に削減し,回路板の電圧低下を減らすことができます.ピクセルが長距離に伝わると,混合光の一貫性を最大化します..

3信号の波形形状を達成し,信号の波形の歪みは起こらない.

4. 3つのプライマリカラーの各ピクセルは,256の明るさディスプレイ,完成した16777216のカラーフルカラーディスプレイを達成し,スキャン周波数は2KHzです.

5シングルラインでキャスケードポート信号を送信する

62つのポイントの距離は 5mを超えない 信号の送信は 増幅回路なし

7フレッシュレートは30fpsで カスケード数は1024ピクセル未満です

8800Kbpsの速度でデータを送信します

9光の色は一貫性があり 費用対効果も高い

申請について

• 全彩モジュール,LED全彩ソフト/ハードライトバー,LEDガードレイルチューブ
• LED点光源,LEDピクセルスクリーン,特別形状のスクリーン.

一般的な説明

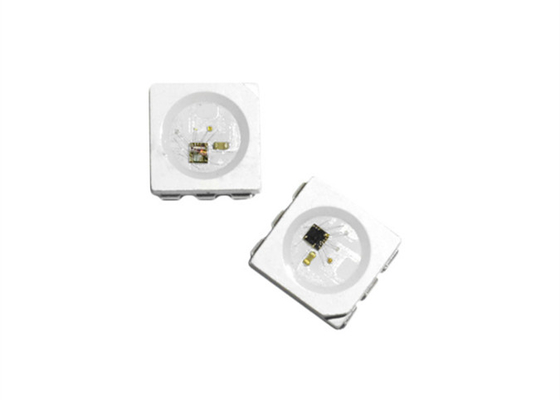

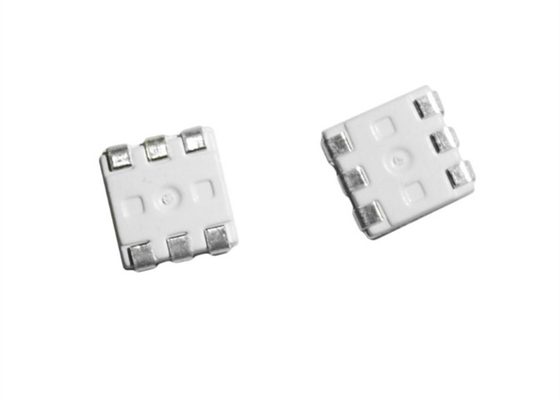

WS2815Bは,制御回路とRGBチップがパッケージに統合されている知的制御LED光源です

5050のコンポーネント.Itの内部には,インテリジェントなデジタルポートデータロックと信号再構成増幅ドライブが含まれます.

また,精密な内部オシレーターと電圧プログラム可能な常流制御部品を含みます.

2方向信号伝送を実現します.

単一のピクセル,全体的な色が表示されない. データ転送プロトコルは単一のNZR通信モードを使用. ピクセル電源再セット後,DINポートは

最初のピクセルは最初の24ビットデータを収集し,その後内部データロックに送信し,他のデータは

内部信号を再構成する増幅回路は,DOポートを通して次のピクセルに送信されます.ピクセルは自動再構成送信技術を採用製造する

ピクセルキャスケード数は,信号伝送を制限していません,信号伝送速度のみに依存します. 4KHzに周波数更新をリフレッシュします.HDビデオカメラで低フレーム周波数と点滅が表示されない"それはとても

高速モバイル製品に適しています. RESET 時間>280μs,中断中に誤ったリセットを引き起こすことはありません.低周波と安いMCUをサポートします.

PIN 機能

絶対最大電圧 (TA=25°C,VSS=0V,別途指定がない限り)

LED の特性
