K-8000C プログラム可能なマジックカラーコントローラ DMX/SPI によるフルカラー制御

K-8000C プログラム可能なマジックカラーコントローラ DMX/SPI によるフルカラー制御

K-8000Cシステムの特徴:

132-65536 レベル グレースケールをサポートする ソフトウェアガンマで修正する
2. 各種ポイント,ライン,エリアの光源,様々なルール,特別な形状の処理をサポートします.
3. 8出力ポートをサポートし,それぞれ最大512/1024ランプ (最大512ピクセルを持つDMXランプ) を収容することができます
3つのチャンネルを例に挙げます).
4SD カードに保存できます. SD カードの容量は,最大 32 の効果ファイルを保存することができます.
128MB~32GB
5制御器は単独またはカスケードで使用できます. カスケードは光電気隔離方法を採用し,
2つのコントローラ間のキャスケード距離は,
純銅の電源ケーブルを0.5mm2で使って150m

6負荷されたチップを持つコントローラーは,負荷されたICでソフトウェアにロックされ,またはロックされず調整することができます.
制御器の"CHIP"ボタンを押して 負荷されたICを選択します これはより柔軟で便利です

7DMXランプのICコントローラには,自社のアドレス書き込み機能があります. さらに,私たちの2016 LedEdit-K V3です.26
1つのキーでアドレスを書き込む機能を設定できます.

8. ロードランプ用の4チャネル (RGBW) ピクセルまたは1チャネルピクセルをサポートする.

9制御器の内蔵効果は3チャンネル (RGB) と4チャンネル (RGBW) をサポートします.

10制御器はMODBUSの第三者制御をサポートします.

11強化されたTTLと485差分 (DMX) 信号出力をサポートします.

12制御器には22のテスト効果とDMX512チャネルテスト機能があります.

注: 1. コントローラ上のランプの512ピクセルの速度は30フレーム/秒に達し, 768ピクセルの速度は25に達することができます
1024ピクセルの速度が 22フレーム/秒に達します
(上記のパラメータは,1903年プロトコルのICデータを例として取り,異なるICではデータが異なる可能性があります)
2国際標準 DMX512 (1990年プロトコル) の最大512ピクセルをロードできます.
国際標準の 170 ピクセルで,速度は 30 フレーム/秒に達し,340 ピクセルの速度は 20 フレーム/秒程度,512 ピクセルの速度は 12 フレーム/秒程度です.タイミング (休日) が問題なら, Beidou WiFi 同期とコンソールチャネルディストリビューター機能が必要です,詳細については販売スタッフまたは技術サポートスタッフに連絡してください

製品パラメータ

1入力電圧はDC5VかDC12-24V入力です
2最大 8192 つのICを設定できます.
3SD 自動プログラム 変更モード
4純重量 0.8Kg 外包付き; SDカード*1; カートン*1) 詳細については仕様を参照
52つの方法で接続されます.一つは端末方法であり,もう一つはネットワークポート接続です.
6オフラインで使う 8 ポートの出力,各ポートに 512/1024 ライト
7プレイするコンテンツはSDカードに保存され,単一のユニットまたは複数のユニットによって再生することができます.

サポートチップ (一般的にK-8000-RGBを選択):

サポートチップ (通常,K-8000-RGBを選択):
00: UCS19**,UCS29**,TM18*,SM167**,WS28**,GS82**,SK6812 (バージョンV1.7までサポート 1024*8=8192ピクセル)
01: SM16716,16726 (最大1024*8=8192ピクセルに対応する)
02: P9813 (1024*8=8192ピクセルまでサポート)
03: LPD6803 (1024*8=8192ピクセルまでサポート)
04: LX1003,1203 (最大1024*8=8192ピクセルに対応する)
05: WS2801 (最大1024*8=8192ピクセルに対応する)
06: LPD1886 (1024*8=8192ピクセルまでサポート)
07:TM1913 (最大1024*8=8192ピクセルに対応する)
08:TM1914 (最大1024*8=8192ピクセルに対応)
09:P9883,P9823 (最大1024*8=8192ピクセルに対応する)
10: DMX (最大512*8=4096ピクセルをサポート,≤320*8=2560ピクセルをロードすることを提案)
11: DMX 500K (最大 512*8=4096 ピクセルをサポート,ロードを提案する ≤320*8=2560
ピクセル)
12: DMX 250K-CZF (最大512*8=4096ピクセルをサポート,ロードを提案する ≤320*8=2560
ピクセル)
13: DMX 500K-CZF (最大512*8=4096ピクセルをサポート,ロードを提案する ≤320*8=2560
ピクセル)
14: UCS5603-テスト (1024*8=8192ピクセルまでサポート)
15: UCS5603A (1024*8=8192ピクセルまでサポート)
16: UCS5603B (1024*8=8192ピクセルまでサポート)
17:TM1814 (最大1024*8=8192ピクセルに対応する)
18: INK1003 (1024*8=8192ピクセルまでサポート)
19: APA102 (1024*8=8192ピクセルまでサポート)
20: UCS8904 (1024*8=8192ピクセルまでサポート)
21: SM16714 (最大1024*8=8192ピクセルに対応する)
22: SM16813 (最大1024*8=8192ピクセルに対応)
23: GS8512 (最大512*8=4096ピクセルをサポート,≤320*8=2560ピクセルをロードすることを提案)
24:QED3110 (NA)
25WS2816 (最大1024*8=8192ピクセルに対応する)
26: UCS9812 (1024*8=8192ピクセルまでサポート)
27: SM16803 (1024*8=8192ピクセルまでサポート)
28: SM16804 (1024*8=8192ピクセルまでサポート)
29: UCS2603-T (1024*8=8192ピクセルまでサポート)
30: UCS2603 (1024*8=8192ピクセルまでサポート)
注: 1. RGBW 4チャネルのランプは,K-8000-RGBWを選択し,4チャネル以上のランプは,
単チャンネルランプは,K-8000-Wを選択します.この時点で1チャンネルは1ピクセルを表し,
ソフトウェアの効果は白い光です

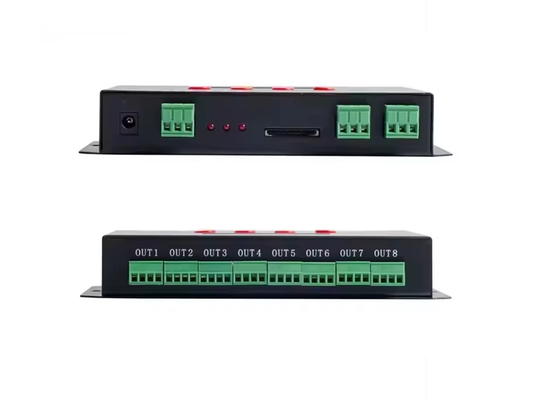

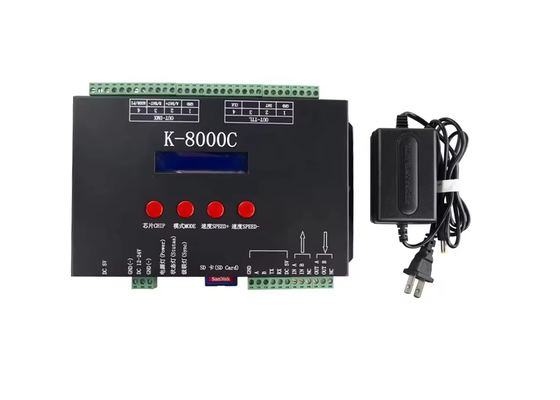

K-8000C コントローラ画像:
